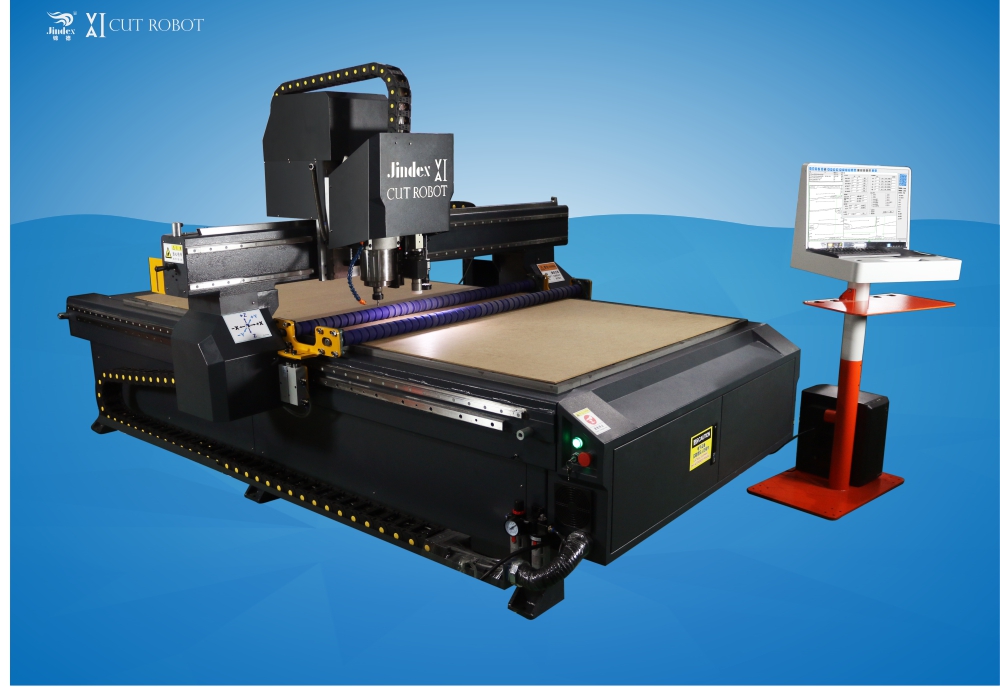

CCD智能震動刀雕刻機器人---軟\硬通吃型材料切割專家,
當切割韌性很強,又有柔性的材料的時候,我們就需要一臺剛性極強,
既能切割柔性材料,又能且各硬性材料的切割機,
比如中間復合鋼板的絕緣材料,石棉墊片,以及3MM以下的薄鋁板,進口橡膠墊,發泡的PVC等材料的精準切割,
錦德震動刀CCD雕刻機器人就是您的首選
功能特點
1、為固定加強型固定切割臺面,能夠當作震動刀切割機使用,又能當作雕刻機使用,各種服裝多層壓克力厚模板銑刀切割,3毫米內鋁制模板切割,還有絕緣石棉材料,廣告UV彩印壓克力\KT和雪弗板CCD視覺定位后循邊切割
2、系統可以配備高速圓刀切割特種柔性材料,比如玻璃纖維,亦可以替換震動尖刀進行較硬材料,比如石棉墊片和橡膠等,
3、錦德自主開發的CCD震動刀雕銑機控制系統,智能網口控制,能夠控制高速相機定位后進行雕銑切割同時,能完成震動刀或者圓刀的定位切割,另外可以選配:沖剪口,沖圓孔等高級智能動作.
4、雕刻機獨特退火方通鋼結構,加強加長型橫梁,確保機器剛性足夠,十年不變形.機器自帶滾動壓輪裝置,能夠一次性滾壓切割兩層壓克力板.
5、軟件操作功能強大,能夠讀取各種不同行業軟件CAD輸出的HPGL\DXF\PDF\AI等格式,也能支持機代碼切割,兼容性超強.
6、整機自動化程度高,簡單易學,貼合服裝\家具\廣告\印刷\絕緣材料等行業的切割需求，只需要半天學習培訓就能上手工作.
7、智能高清CCD視覺定位相機結合雕銑,震動刀切割技術,可以根據實際噴繪出來的尺寸大小實時精確糾正放置材料的位置角度偏差進行全自動角度旋轉,比例縮放矢量化切割路徑后再進行切割.
8、獨立控制卡,能夠連接智能網口LAN PORT連接電腦進行操控.
9、切割曲線采用矢量化樣條曲線優化切割模式，即能保證高速切割，切割平滑而圓順，切割不同的曲度確保精確無誤。
10、采用高強度高精密度斜齒輪齒條和直線導軌，剛性好，精度高而且噪音小，高壓伺服控制電機和驅動系統，確保裁剪精準而高速。
11、內置強力變頻器控制的大流量真空吸附裝置，延時啟動不會對電源造成影響。標準配備8個自動分區切割，另外配備消音箱和消音器，即使在安靜的寫字樓內操作使用也沒問題。

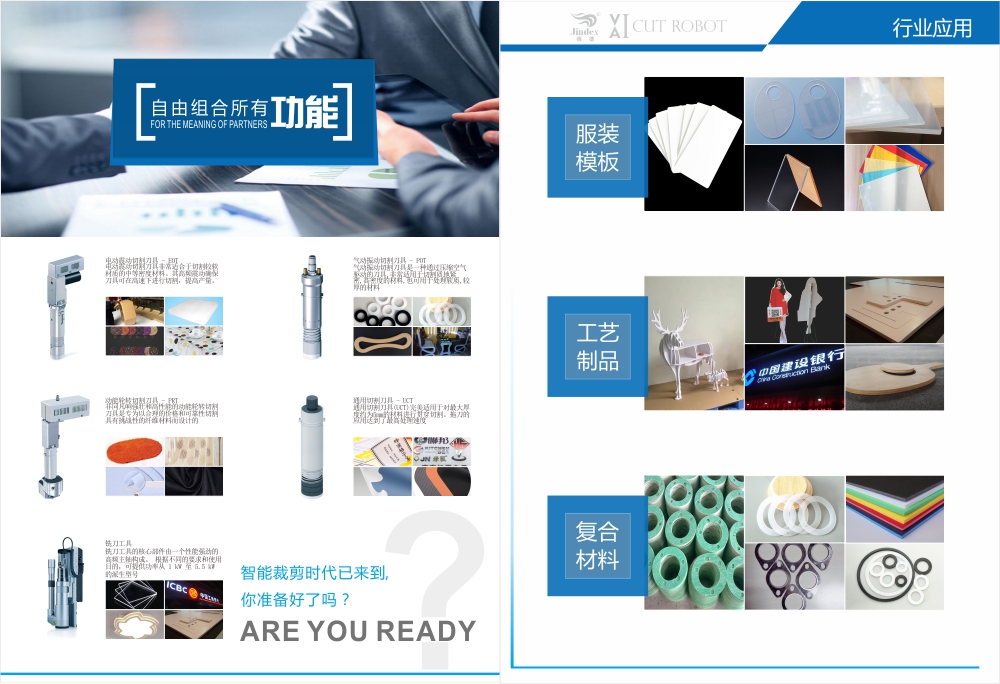

12、可以選配其他的組合功能模塊，比如噴墨打印模塊、配備組合震動刀模組，或者更多的沖圓孔和定制型沖形狀的模塊，詳細參考我們的刀頭配置表。
| CCD智能震動刀雕刻機器人 | |||
技術參數/型號 | JD-CCD-CNC1325S/H | JD-CCD-CNC1313S/H | JD-CCD-CNC0906S/H |
| 主軸功率 | 5.5KW/3KW水冷主軸24000rpm | 3.7KW/3KW水冷主軸24000prm | 2.2KW水冷主軸24000rpm |
| 精度 | ±0.02mm(±0.04mm) | ||
| 最大有效切割速度 | 18m/min(15m/min) | ||
| 最快空跑速度 | 25m/min(18m/min) | ||
| 傳動方式 | XYZ軸采用直線導軌，XY精密研磨斜齒條傳動 | ||
| 電機&驅動器 | 匯川純伺服/雷塞混合伺服 | ||
| 定位方式 | CCD攝像頭和激光燈定位 | ||
| 材料固定方式 | 真空分區吸附 | ||
| 真空泵功率 | 9kw氣泵 | ||
| 傳輸接口 | 以太網口 | ||
| 指令系統 | G Code, NC，HP-GL和GP-GL兼容格式、IPP-G1兼容格式 | ||
| 雕銑工具 | 3.175mm, 4mm, 6mm, 8mm, 10mm / 3.175mm, 4mm, 6mm | ||
| 振動刀頭 | 振動刀頭電機每分鐘20000轉 | ||
| 夾頭 | Er20 or ER16(ER11 or ER16) | Er11 or Er16 | Er11 |
| 操作系統 | 錦德自主研發控制高版本CCD數控震動刀控制系統 | ||
| 使用環境 | 溫度：5℃—40℃（當環境溫度超出35℃）濕度：<60% | ||
| 機器結構 | 鋼結構焊接熱效處理（保證機架5年不變形） | ||
| 工作電壓 | 220V 380V±10% 50-60Hz | ||
切割面積 | 1300x2500mm | 1300x1300mm | 600x900mm |
外觀尺寸 | 1900*2800*1950mm | 1900*1600*1950mm | 1200*1200*1950mm |
